霍普設計 濟寧保利城藝術館 · 懸浮都市的月光寶盒
2021-07-02 16:27:17
山東濟寧保利城藝術館
這個寶盒總是在不經意間
把我們帶回某時某地
重溫那個時候的感受
——
壹 · 設計生成
——
項目位于山東濟寧，所處位置是濟寧市所轄縣區中的政治、經濟、文化中心，高新區與老城區結合處。售樓處以自身項目立意為基礎，為契合快速發展的現代化都市面貌，其定位是現代化，多元化，同時具有創新精神的現代主義建筑。

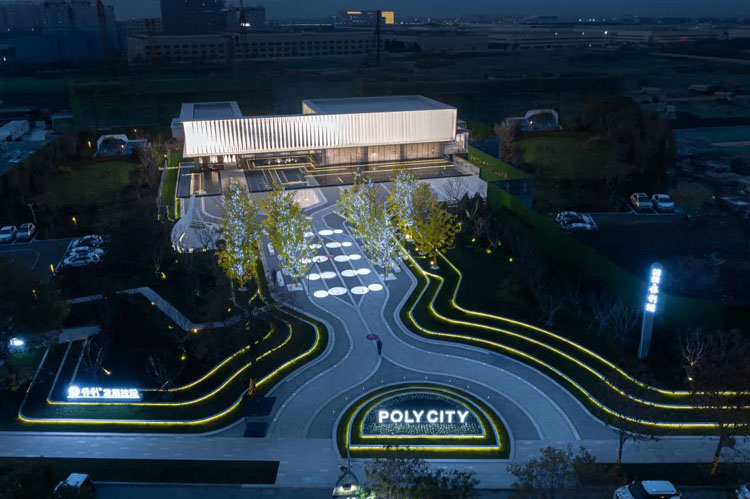

鳥瞰圖
場地為內向型用地條件，用地面積10000平方米，主要出入口鄰近崇文大道城市路。為了充分利用這一點，設計突破周邊建筑固有形象，營造差異化個性場景，通過制造大體量懸浮、虛實對比、發光的“月光寶盒”形象，強化展示中心前衛、時尚、輕盈的城市昭示面。
體塊生成示意

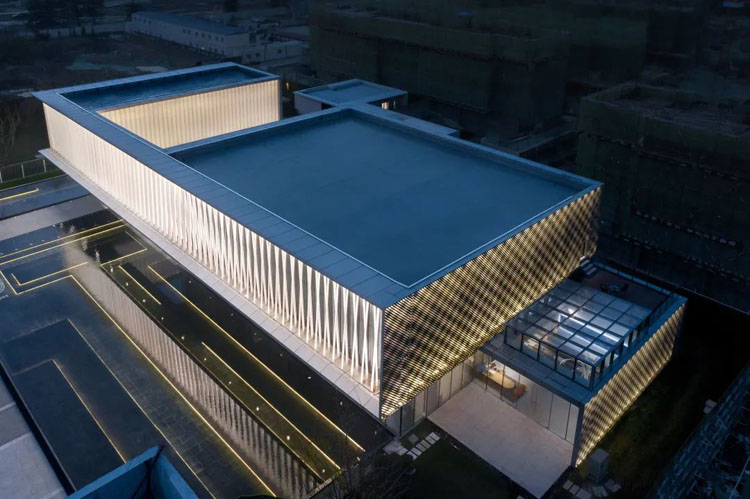

主體鳥瞰展示
結合場地周邊自然環境，喚醒周邊場地記憶，輕盈而素雅的設計和自然環境渾然一體，令人心馳神往。

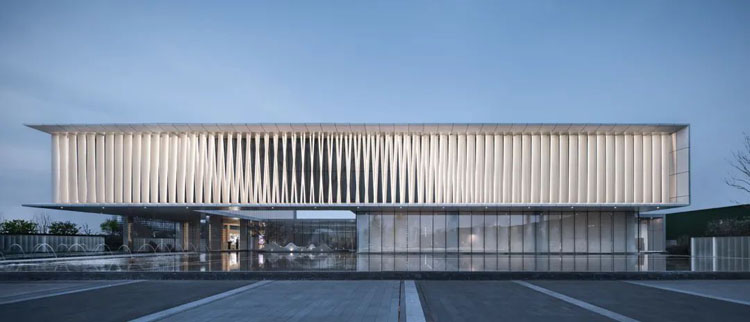

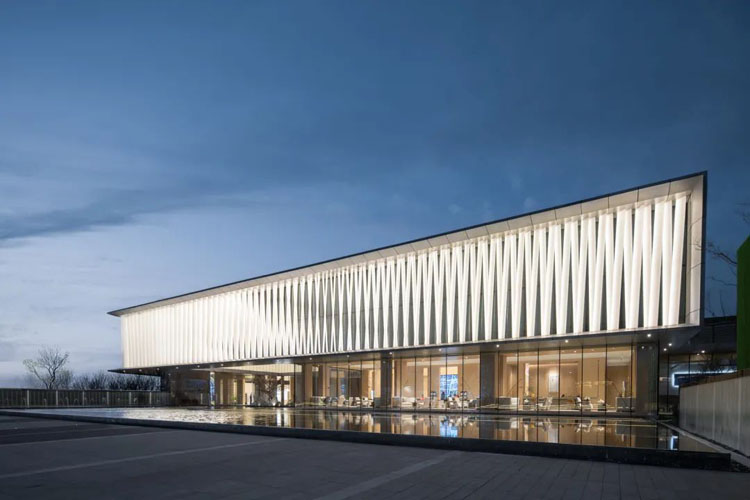

實景效果展示
——
貳 · 參數立面
——
月光寶盒，波光意蘊。
將電影中的月光寶盒延伸至建筑，我們?nèi)?“月光”靜謐恬淡之意，再取運河之都濟寧的一片“波光”，將其二者結合起來，打造一個獨有的“寶盒”形象。

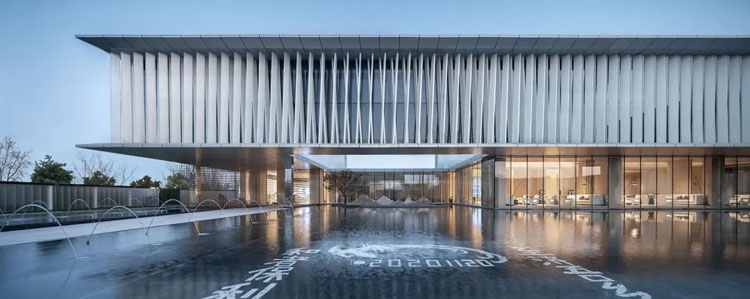

整體材質使用效果展示
U型玻璃幕墻因其特殊的材料和結構，屬性非常難以做變化，因此我們引入了獨創性的參數化設計，在方案設計中不斷實驗，找到了參數變化與結構穩定中關鍵的平衡點，打造出理性與美感的兼具的U型玻璃參數效果。
創研關鍵詞1：U玻選型
通過U玻的平面參數化干擾，運用模塊化思路，將U玻模塊等距排列并依次水平旋轉固定角度。通過實際參數模擬，確定由單層模塊變?yōu)?b>雙層U玻模塊，強化編織效果。

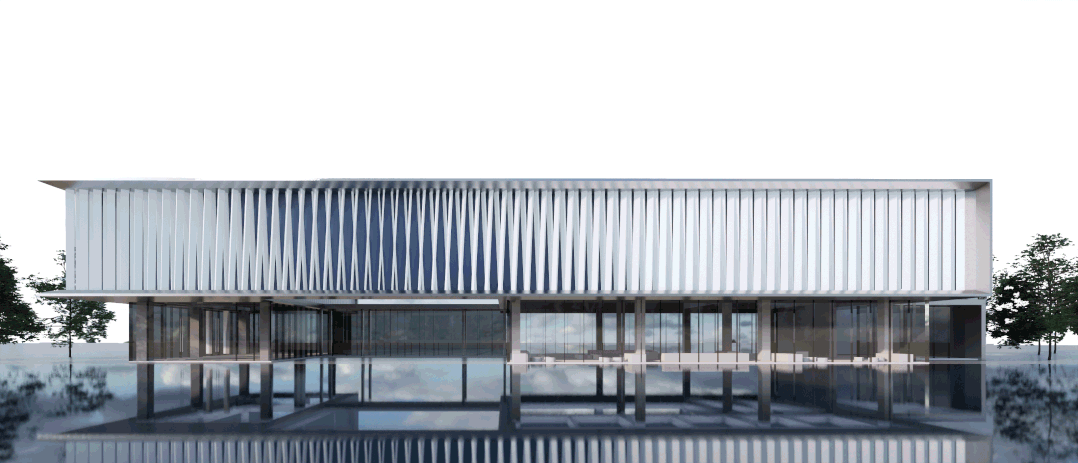

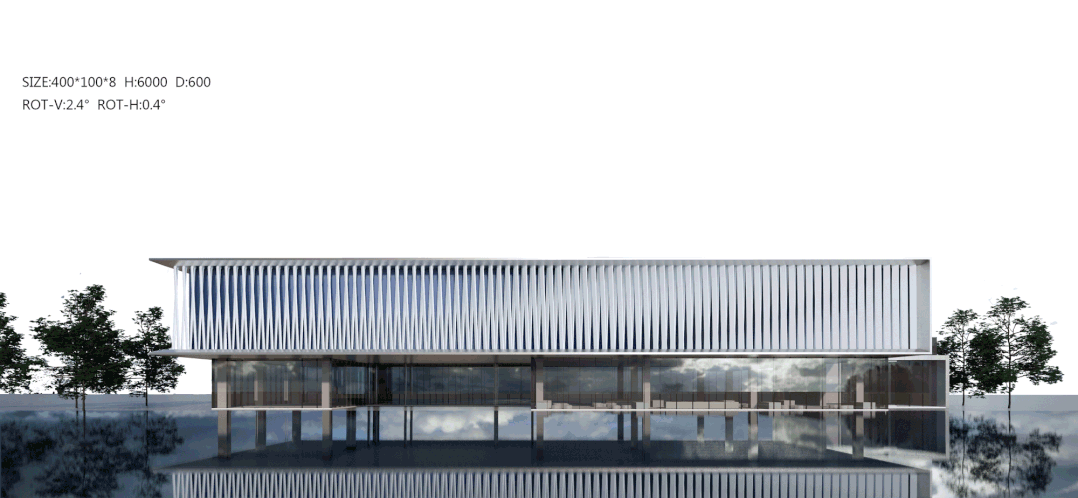

模擬不同參數下的立面效果
對于U玻模塊水平排列的間距，通過參數調整，確定以800mm為最優間距。基于施工難度、施工效率、材料量產成本和立面創意等方面的考量，最終選用400*100*8mm縱紋超白噴砂型號U玻。

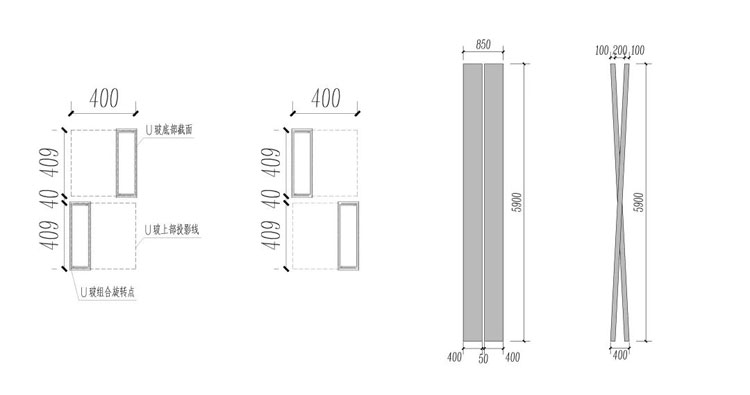

U玻大樣
通過U玻的豎向參數化干擾，在保證U玻的結構穩定性和材料安全性基礎上，經過電腦參數反復推敲、對比，最終確定控制傾角在3度可以保證較好的立面效果。

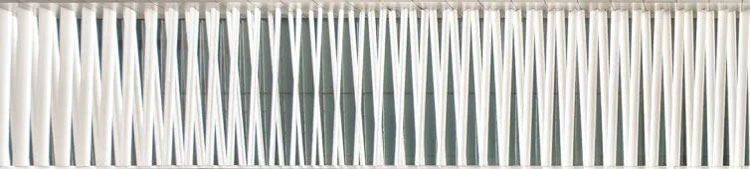

U玻排列方式
U設計還原度

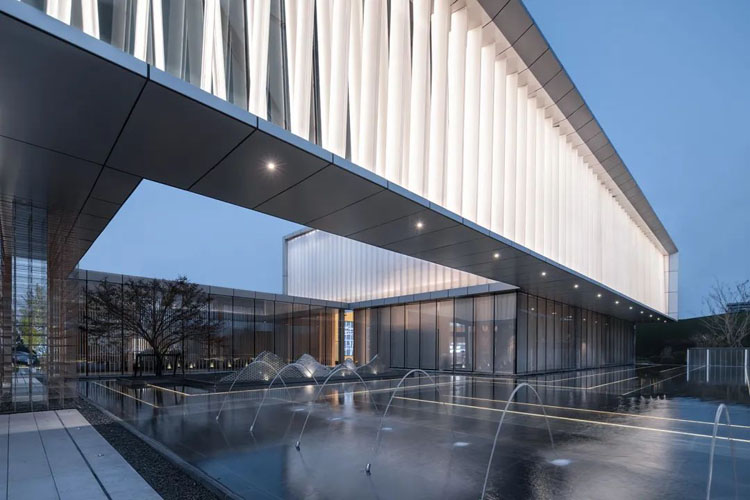

效果展示
創研關鍵詞2：光效
U玻為標準化玻璃型材，單玻立面上墻，側邊法蘭露出，效果難以控制。本次采用U玻雙扣形成玻璃套筒，保證各個角度上外效果統一。對于燈光的處理，因立面上U玻是與襯玻璃相脫離，藏?zé)?、維修未來會是主要難點。
燈光效果實驗中
最終淘汰上下燈光外洗墻的燈具露明方案以及套筒燈管方案。最終選擇套筒外側邊設置LED露明軟燈帶的上下貫通方案，并反向參數約束平面U玻模塊的旋轉角度，確定2度旋轉角，既保燈具各角度不露明，同時又滿足白天、夜間高品質立面參數漣漪效果展示。

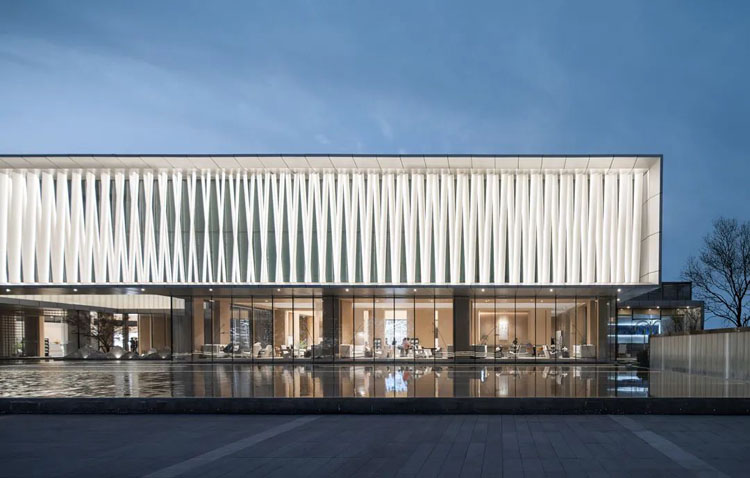

日夜景對比
——
叁 · 細化設計
——
月光寶盒，波光意蘊。
項目采用模塊化建造思維，包括內部結構模塊與外皮模塊。我們希望通過設計使得在增大體量感和保證內部功能的同時，控制建筑臨時部分的建造成本和后期的改造成本。
在此之上，引入院落將模塊互相連接起來，使景觀滲透到建筑中，空間也變得多樣有趣。

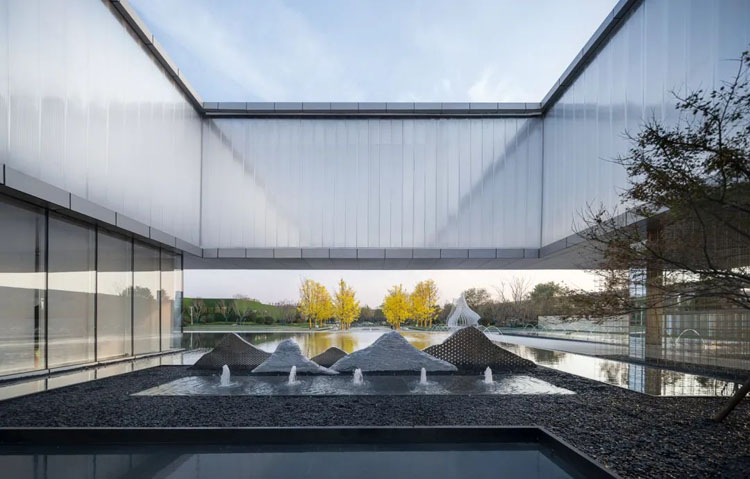

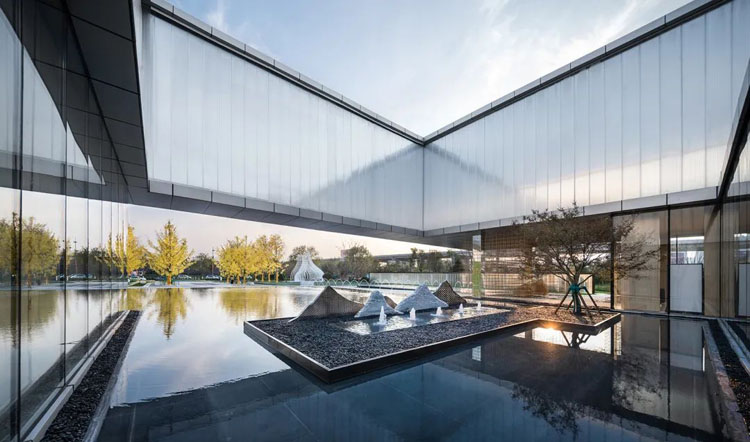

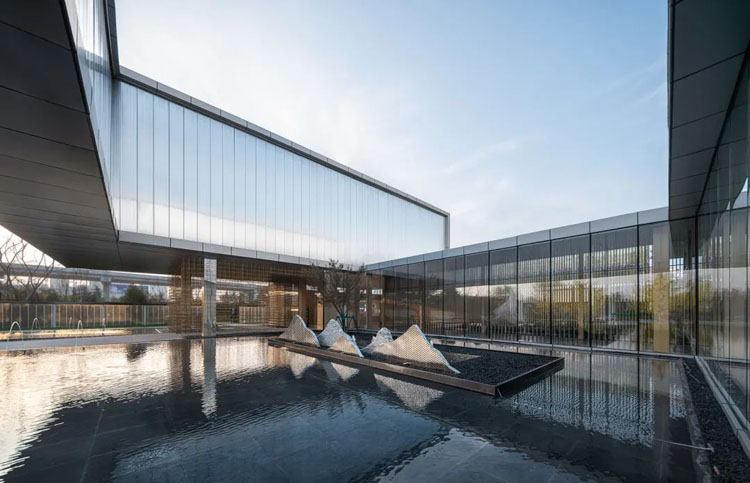

庭院效果
模塊化建造、綠色建筑與經濟考量
結構做法
鋼結構裝配式取代傳統現澆土建，最大化可重復利用、可拆改、減少資源浪費。內側填充隔墻、隔板采用ALC板模塊取代傳統現澆及泥水砌體墻作業，現場全干法施工。
聚碳酸酯板
建筑大懸挑區域以及背立面，外幕墻采用聚碳酸酯板模塊取代大面玻璃幕墻，保溫性能優異，且荷載非常小，減少結構成本支出。
模塊化U玻的立面使用，集成量產、降低施工難度、提高施工效率。

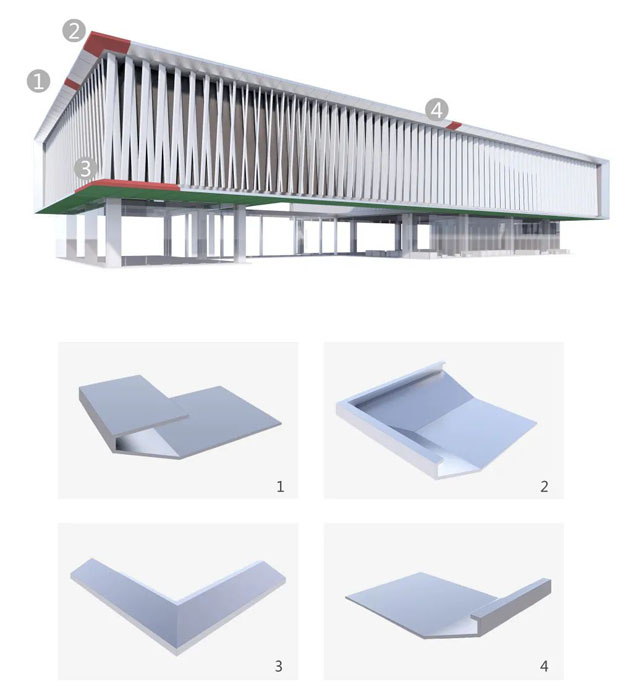

超高平整度金屬復合板的使用，極大減少龍骨數量，降低施工難度，提升施工品質。
首層LOW-E玻璃幕墻模塊，標準化板材安裝方便,結合短邊SGP玻璃肋的利用，保證室內空間最大化利用的同時，強化了極致的空間效果。
為了提高近人尺度的空間感受，我們選擇在首層室外天花位置采用了平整度更高的高復合鋁板，并且在滴水位置采用了凹槽內嵌嵌條的處理手法，使建筑更加精致。
后記
——
模塊化的建造思維，參數化和精細化的設計方式，是未來建造的重要發展方向。霍普將模塊化設計和參數化設計大量應用于實踐，不斷追求更高的項目品質，充分提升設計能力和研究能力，一直致力于引領綠色建筑的創研和推進建筑的可持續發展。
項目檔案
項目名稱 | 山東保利·濟寧保利城藝術館
項目規模 | 占地面積10000㎡；建筑面積1800㎡
設計時間 | 2020.03-2020.04
建成時間 | 2020.07
業主單位 | 山東保利
設計單位 | 霍普股份
工作內容 | 建筑設計
設計部門 | 壹眾事業部
總負責人 | 楊杰峰 伊和
執行負責 | 李棟
設計團隊 | 韓化偉 阮晶晶
業主方管理人員 | 劉文
